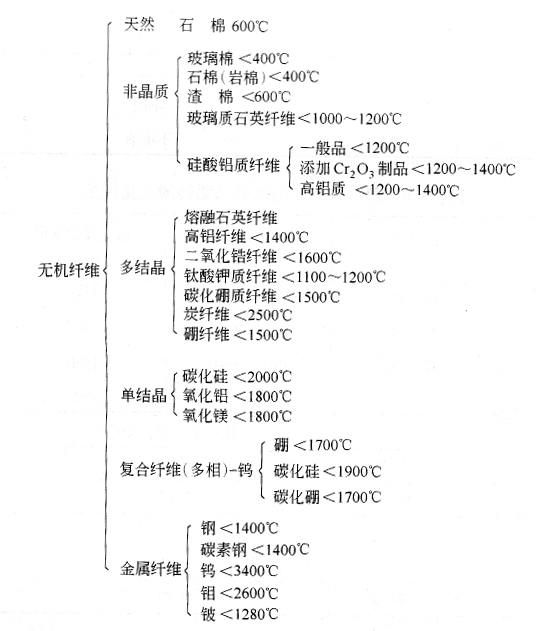

氧化鋁纖維即是多晶氧化鋁纖維。它是采用膠體法或有機纖維浸漬法(有機纖維先驅(qū)體法)制造的，其結(jié)構(gòu)是呈微晶形態(tài)，這樣就排除了采用熔吹法制成的纖維有再結(jié)晶粉化的缺點。這種纖維在常溫和高溫下都有很大的強度，耐使用溫度高、容重小、化學穩(wěn)定性好、保溫性強、介電和吸音性能優(yōu)良等。

利用氧化鋁纖維原棉做原料，采用紡織、造紙及陶瓷工業(yè)的生產(chǎn)工藝，可將纖維加工成紙、繩、帶、板、毯、氈等制品，亦可與其他品種纖維制成復合纖維制品。在各種粉料中加入氧化鋁纖維，可制成纖維增強的復合制品。





(一)干法制毯

這種方法大多用在生產(chǎn)普通硅酸鋁纖維制品上。在纖維生產(chǎn)過程中用干法除渣后，將分散在空氣介質(zhì)中的纖維棉噴入霧狀結(jié)合劑，使其沉積在運動的絲網(wǎng)上，形成積層狀的毯或氈，經(jīng)過壓輥壓緊即為成品。但為了提高制品的抗拉強度和抗氣流沖刷能力，還可以采用針刺法加固制成針刺毯。



(二)濕法制毯



采用濕法除渣，渣球含量可以降低到5%以下。在調(diào)漿槽中制成一定濃度的料漿，料漿濃度在0.5%~1.0%，加入有機結(jié)合劑(甲基纖維素、聚乙烯醇、阿拉伯膠、乳膠等)或無機結(jié)合劑(硅溶膠、聚氯化鋁、硫酸鋁等)。采用油壓機壓濾制氈。干燥后即為成品。



(三)異型纖維制品



異型纖維制品采用兩種生產(chǎn)工藝加工：一種是采用壓濾法成型工藝，該工藝簡單效率高，但只適于加工形狀不太復雜、批量較大的制品;另一種是采用真空吸濾法成型工藝，雖工藝復雜但可以加工形狀復雜的制品。采用真空吸濾生產(chǎn)工藝加工異型纖維制品的流程圖如圖2所示。真空吸濾成型是將纖維切成約20mm的短纖維，加入無機結(jié)合劑和適量有機結(jié)合劑，需要時在配料中加入燒結(jié)氧化鋁微粉等材料，先制成纖維和水的懸浮液(料漿)，用模子吸濾，使纖維積層形成坯體，經(jīng)脫模干燥后即成制品。
